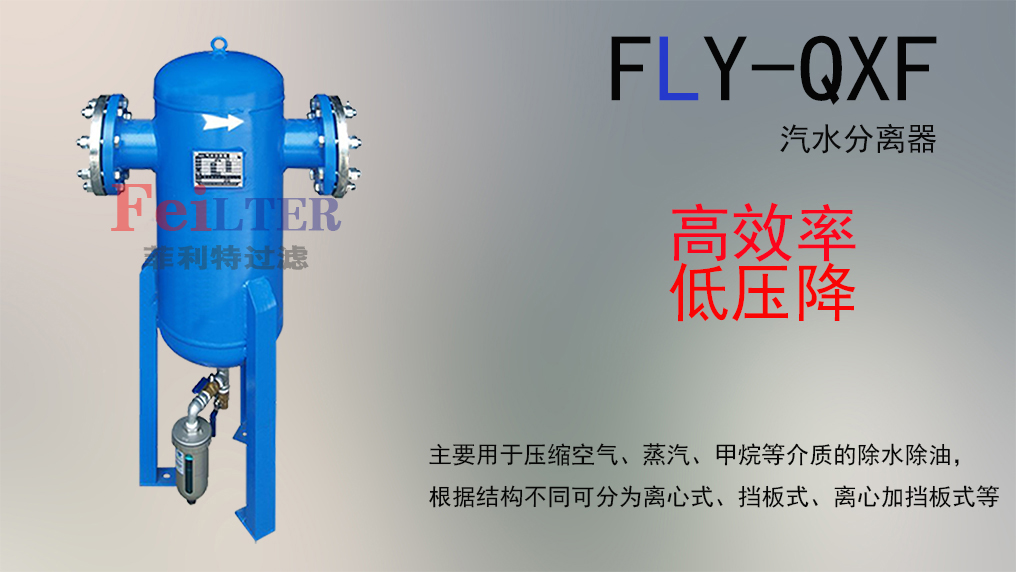

擋板式汽水分離器
（一）、產品簡介
本公司生產汽水分離器、擋板過濾裝置、凈化設備、油水/氣分離裝置等產品，廣泛的運用在鍋爐系統，城市供暖，空壓機除水，冷干機除水，天然氣除水等氣體輸送系統當中，為除去氣體中的飽和游離水，提供了很好的設備。能夠根據用戶的使用要求，對用戶的設備、工程進行改造合設計。
汽水分離器又名汽水分離器、氣液分離器、油氣分離器，主要用于壓縮空氣、蒸汽、甲烷等介質的除水除油，根據結構不同可分為擋板式或稱離心式、擋板式、吸附型、高精密型等。
（二）、擋板式汽水分離器原理
1、擋板式（也稱離心式）：擋板或折板式分離器由很多擋板構成，大量含水的蒸汽或壓縮空氣進入汽水分離器，流體在分離器內多次改變流動方向，由于懸浮的水滴有較大的質量和慣性，當遇到擋板流動方向改變時，干蒸汽可以繞過擋板繼續向前，而水滴就會積聚在擋板上，汽水分離器有很大的通流面積，減少了水滴的動能，大部分都會凝聚，后落到分離器的底部，通過疏水閥排出。
擋板式汽水分離器適用于飽和蒸汽或壓縮空氣中的蒸汽和水的分離。
（三）、型號說明
MDF-*
MDF 擋板式汽水分離器
* 口徑
（四）、性能特點
1、本產品介質通過性強、阻力小、除水效果良好。
2、除水效率高，在氣體速度降到25m/s以下時，可除去99%以上的液態水。
3、體積小、重量輕，減輕管道負重。
4、安裝方便，管道法蘭式連接、可懸掛安裝同時可以安裝吊環。
5、免維護、性好，壽命長，可使用20年。
6、按GB150壓力容器標準制造，安全。
7、可選配：自動排水器或手動排水器；液位計等。
8、材料：碳鋼/CS和不銹鋼/304。
9、使用溫度：≤80℃。（高溫情況下，需特殊要求）
（五）、結構示意圖
（六）、外形尺寸
|
型號 |
口徑 |
外形尺寸mm |
處理量m3/min |
放水裝置 |
重量Kg |
配套后冷卻器型號 |
|
E |
F |
G |
H |
|
MDF-25 |
DN25 |
280 |
400 |
133 |
330 |
1 |
自動放水閥 |
12 |
|
|
MDF-32 |
DN32 |
400 |
600 |
133 |
330 |
1.5 |
自動放水閥 |
17 |
HL4/1 ,HL2/1 |
|
MDF-40 |
DN40 |
400 |
700 |
159 |
360 |
2 |
自動放水閥 |
19 |
HL5/1,6/1, |
|
MDF-50 |
DN50 |
400 |
800 |
159 |
360 |
3.5 |
自動放水閥 |
19 |
HL5/1,6/1, |
|
MDF-65 |
DN65 |
400 |
850 |
159 |
360 |
6 |
自動放水閥 |
35 |
HL10/1 |
|
MDF-80 |
DN80 |
510 |
900 |
219 |
420 |
9 |
自動放水閥 |
59 |
HL13/1,20/1 |
|
MDF-100 |
DN100 |
580 |
920 |
273 |
480 |
14 |
自動放水閥 |
102 |
HL40/1 |
|
MDF-125 |
DN125 |
580 |
950 |
325 |
585 |
22 |
自動放水閥 |
108 |
HL60/1,70/1,80/1 |
|
MDF-150 |
DN150 |
650 |
990 |
426 |
650 |
32 |
自動放水閥 |
148 |
HL100/1 |
|
MDF-200 |
DN200 |
630 |
1200 |
426 |
630 |
56 |
自動放水閥 |
165 |
HL150/1 |
|
MDF-250 |
DN250 |
770 |
1250 |
478 |
680 |
88 |
自動放水閥 |
202 |
HL200/1 |
|
MDF-300 |
DN300 |
840 |
1300 |
630 |
830 |
127 |
自動放水閥 |
251 |
HL370/1 |
|
MDF-350 |
DN350 |
1050 |
1600 |
710 |
950 |
173 |
自動放水閥 |
387 |
HL370/1 |
|
MDF-400 |
DN400 |
1180 |
1910 |
820 |
1090 |
226 |
|
420 |
|
|
MDF-450 |
DN450 |
1550 |
2200 |
920 |
1320 |
286 |
|
450 |
|
|
MDF-500 |
DN500 |
1650 |
2300 |
1020 |
1420 |
253 |
|
580 |
|
（七）、選型注意事項
您在選擇汽水分離器的時候，請考慮以下幾個參數
1、考慮處理流量，選擇合適的口徑。
2、考慮過濾介質的化學性質，是否含腐蝕性等，選擇汽水分離器的材質。
3、考慮過濾介質的溫度，選擇合適的放水閥或高溫疏水閥。
4、提供管道的壓力，正壓或負壓，負壓情況下自動放水閥不起作用。選型時要特別注明。
