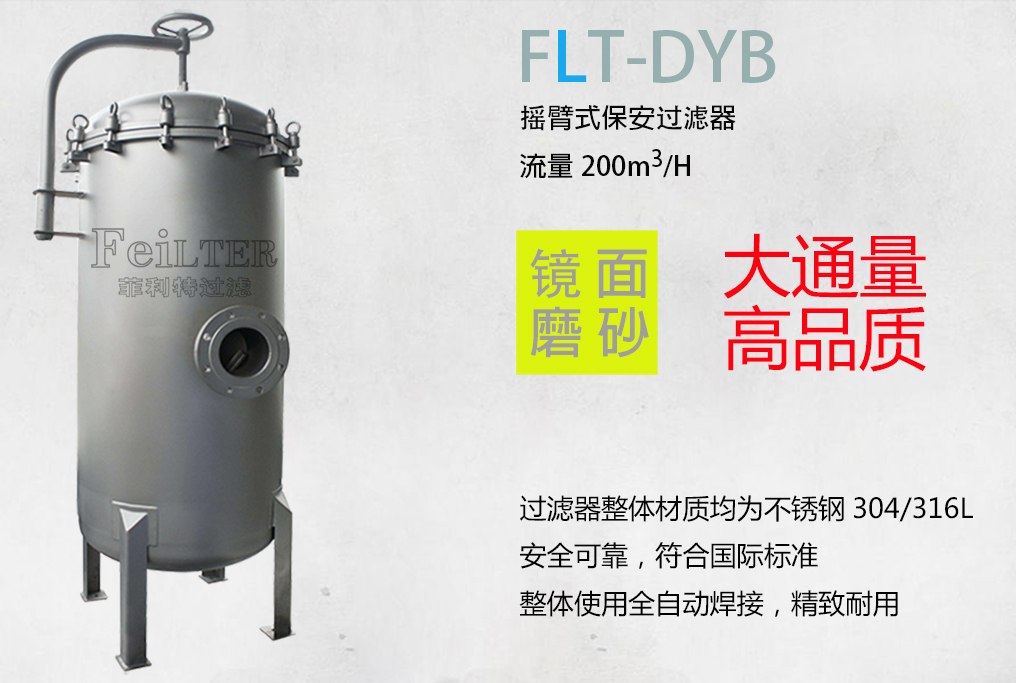

搖臂開啟大流量保安過濾器
（一）簡介
搖臂開啟保安過濾器是采用成型的濾材，在壓力的作用下，使原液通過濾材，濾渣截留在管壁上，濾液透過濾材流出，從而達到過濾的目的。去除水中的懸浮物、某些膠狀物質和小顆粒物等：采用搖臂開啟方式過濾器開啟簡單省力，更換元件簡單快捷。

（二）性能特點
1、機體采用SS304，316L材質，表面處理進行亞光噴珠、鏡面電解拋光 處理
2、接口形式： GB、HG、DIN、ANSI、JIS標準法蘭。
3、機體開啟采用高強度不銹鋼環首螺栓鎖緊，旋轉搖臂平移開啟結構，設備打開維護快捷方便。
4、濾芯密封采用不銹鋼彈簧壓帽，內、外、上、下均有定位，濾芯在進水受沖擊時，無晃動及側漏。多可放到150支濾芯以上，單機可實現較大流量的要求。
5、適應多種濾芯接口，每支濾芯都有定位孔及導桿，更換濾芯將變得及其容易。
6、機體設有排污口，及時清理沉淀污漬。
7、上蓋設有排氣裝置，能及時排除罐體中壓縮空氣。

（三）型號說明

                                MYB   □ - □
搖臂開啟大流量保安過濾器

            公稱流量（m3/h）                          濾材精度（μm）：



（四）技術參數


型 號	流量  (m3/H)	設計壓力 （MPa）	設計溫度 ℃	密封材料	過濾精度	更換壓差	濾芯數量	濾芯長度
MYB30-*	30	0.6   1.0   1.6	5   ~ 60	丁腈橡膠   *硅膠   氟橡膠	0.1μm   -200μm	2bar	20	30"
MYB40-*	40						20	40"
MYB38-*	38						25	30"
MYB50-*	50						25	40"
MYB45-*	45						30	30"
MYB60-*	60						30	40"
MYB70-*	70						35	40"
MYB80-*	80						40	40"
MYB90-*	90						45	40"
MYB100-*	100						50	40"
MYB130-*	130						65	40"
MYB160-*	160						80	40"
MYB180-*	180						90	40"
MYB200-*	200						100	40"
MYB220-*	220						110	40"
MYB260-*	260						130	40"

注：實際溫度超過60℃需告知，*為標配

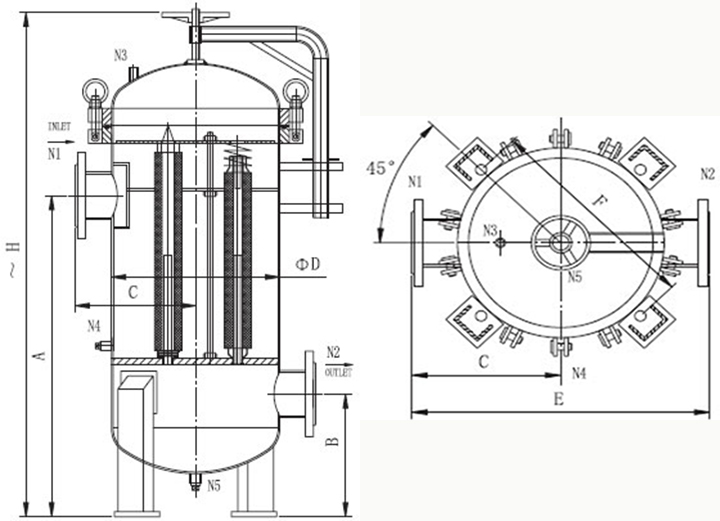

（五）安裝及外形尺寸



型 號	直徑 D	A	B	C	E	F	H	進出口徑  N1/N2	排污/放空 N5/N6	壓力表口 N3
MYB30-*	Ø400	950	360	300	600	455	1550	DN80	G1/2"	G1/4"
MYB40-*	Ø400	1200	360	300	600	455	1800	DN80	G1/2"	G1/4"
MYB38-*	Ø450	950	360	325	650	505	1580	DN80	G1/2"	G1/4"
MYB50-*	Ø450	1200	360	325	650	505	1830	DN80	G1/2"	G1/4"
MYB45-*	Ø500	950	380	350	700	520	1600	DN80	G1/2"	G1/4"
MYB60-*	Ø500	1200	380	350	700	520	1870	DN100	G1/2"	G1/4"
MYB70-*	Ø500	1200	380	350	700	520	1870	DN100	G1/2"	G1/4"
MYB80-*	Ø550	1200	380	375	750	570	1890	DN100	G1/2"	G1/4"
MYB90-*	Ø600	1200	420	400	800	620	1950	DN125	G3/4"	G1/4"
MYB100-*	Ø650	1200	420	425	850	670	1970	DN125	G3/4"	G1/4"
MYB130-*	Ø700	1200	460	475	950	720	2020	DN150	G3/4"	G1/4"
MYB60-*	Ø750	1200	460	500	1000	770	2040	DN150	G3/4"	G1/4"
MYB180-*	Ø800	1300	500	525	1050	820	2120	DN200	G3/4"	G1/4"
MYB200-*	Ø850	1300	500	550	1100	870	2140	DN200	G3/4"	G1/4"
MYB220-*	Ø900	1300	550	575	1150	920	2200	DN200	G3/4"	G1/4"
MYB260-*	Ø1000	1300	600	625	1250	1020	2300	DN250	G3/4"	G1/4"




（六）配套濾芯


  熔噴濾芯        線繞濾芯      切槽濾芯     活性炭濾芯       折疊濾芯
（七）應用范圍
1、 電子、電站、微電子、半導體工業用高純水保安過濾、終端過濾；
2、 納濾（NF）、超濾（UF）、反滲透（RO）、電滲析（EDI）等系統保安過濾及終端過濾；
3、 醫藥針劑、大輸液、滴眼液、中草藥藥液等過濾，生物制劑提取、提純、濃縮；
4、 油田回注水、鍋爐補給水、化學試劑、液體有機制品、高純化學品、濃藥等過濾；
5、 飲用純凈水、礦泉水、果汁、茶飲料、保健飲品過濾；
6、 白酒、葡萄酒、啤酒、黃酒及其他果酒的過濾，純生啤酒除菌過濾；
7、 生產、生活廢水處理及中水循環再利用過程中的預處理過濾或保安過濾；
8、 各類液體過濾、澄清、提純處理的理想設備。


相關資料下載：
搖臂開啟大流量保安過濾器.pdf
