全自動反沖洗過濾器
產品概述

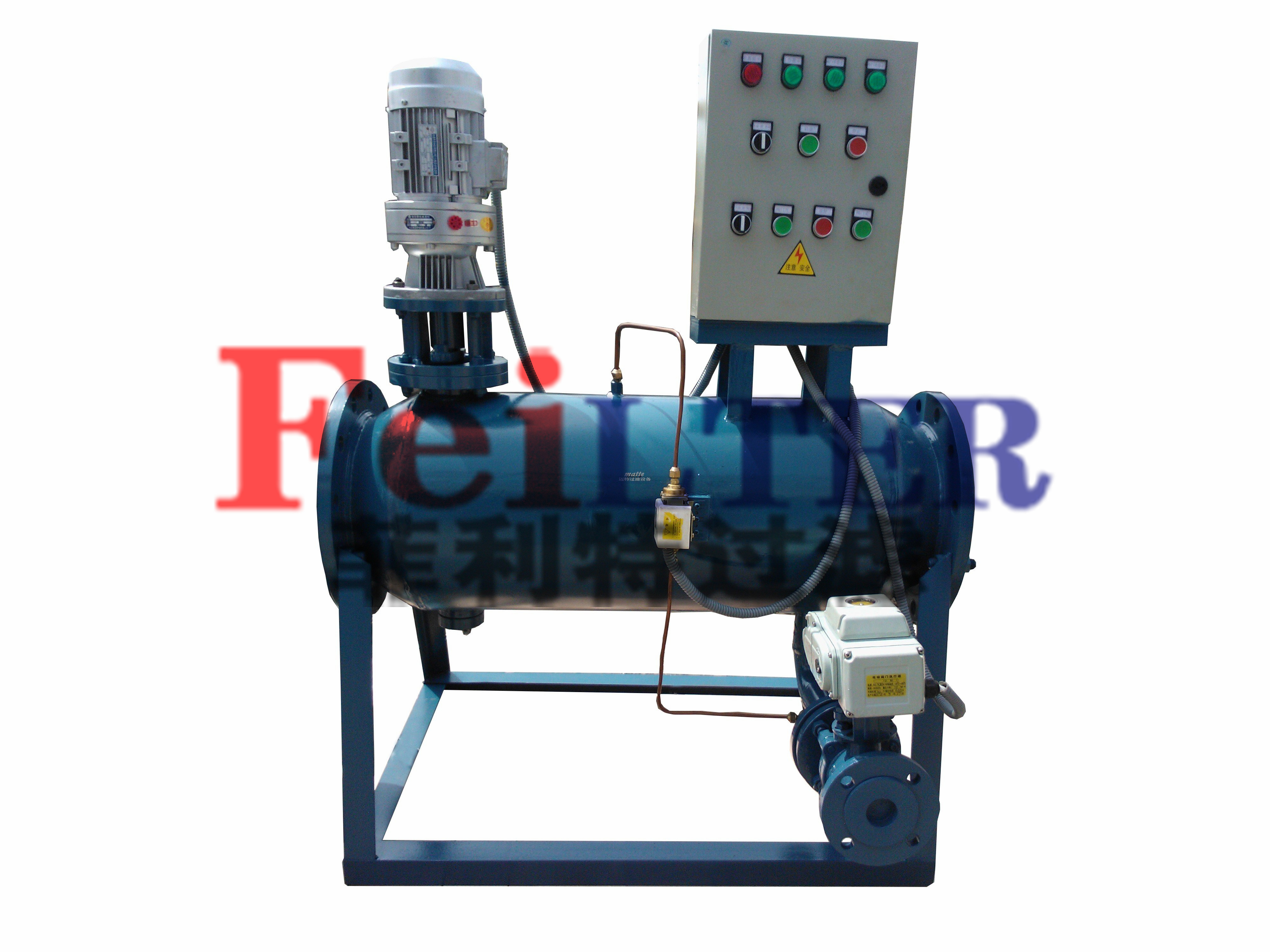

全自動反沖洗過濾器主要由優質碳鋼或不銹鋼筒體、特殊結構的不銹鋼契形濾網、水流導向閥、差壓控制器、電動控制箱及排污裝置等所組成。當過濾器工作時，水流導向閥處于開啟狀態，水流由入口進入過濾器，經過濾網過濾后流入出口。本機采用壓差控制、定位控制自動清洗濾網。當過濾器進出口差壓達設定值或定時器達到預置時間時，電動控制箱發出信號，排污閥打開(水流導向閥處于開啟狀態)，水流沖洗粘在濾網內壁上的雜質被進一步?jīng)_洗排出，當水流導向閥處于全關狀態下，水流被迫從過濾器進口段網孔進入濾網外側，大部分凈液從出口流出，一部分凈液又從濾網外側進入濾網內部(因為系統會處于泄壓狀態，濾網內部壓力小于外側壓力)，從而對濾網進行反沖洗，特殊結構的不銹鋼契形濾網使得在濾網內部產生了噴射效果，任何雜志都被從光滑的內壁上沖走。當過濾器進出口壓差恢復正?；蚨〞r器設定時間結束后，電動排污閥關閉，水流導向閥開啟。整個沖洗過程系統可正常工作，無需停機。
技術參數
單臺處理水量：45-2350m3 /h
大工作壓力：0.1-1.6Mpa
高工作水溫：95°C
過濾精度范圍:100-3000um
自清洗所需水量：<1%
自清洗時間：10-60秒
自清洗控制方式：壓差、時間及手動
電控方式：交流三相380V/50Hz
控制界面：數顯、旋鈕、開關
濾網類型：316L編織網、楔形網

控制方式
全自動反沖洗過濾器具有對原水進行過濾并自動對濾芯進行清洗排污的功能，且清洗排污時系統不間斷供水。目前全自動反沖洗過濾器控制方式有以下兩種：
 (一) 手動控制：
將手動/自動選擇開關旋轉至手動位置，見圖10，電機和水力控制閥接通電源，水力控制閥打開，開始排污。選擇開關旋轉至自動位置，進入自動狀態。
手動控制狀態是檢查電機和水力控制閥能否正常工作的手段，如果在手動控制狀態不能正常排污全自動控制狀態也不會正常工作。
(二)自動控制：
將手動/自動選擇開關旋轉至自動位置，首先設定過濾時間和排污時間定時器。全自動反沖洗過濾器定時器的下排數碼管顯示設定值，上排數碼管顯示計時值。
定時器設定方法：按一下位選鍵，下排個數碼管閃爍，用增加鍵調整數值，調整好再按一下位選鍵，第二個數碼管閃爍，用增加鍵調整數值，依次類推。
設定好時間，數碼管繼續閃爍8秒，8秒后數值存入內存，且掉電不丟失。調整好數值后，按一下啟動鍵，開始計時。如果機器斷電，下一次上電，定時器自動啟動，按照設定時間進行計時。
應用范圍
鋼鐵：用于原料場、燒結球團廠水處理過濾，高爐、軋機、連鑄機等系統冷卻水過濾，高壓水除磷系統雜質過濾
汽車：涂裝生產線，在汽車、拖拉機、摩托車、發動機制造水,處理系統都有廣泛應用
電廠：用于電廠鍋爐高純水制備的精度預處理部分，發電機冷卻水、密封用水的過濾，系13-4統用水量特大時可作為旁濾處理使用
化工：在循環水場做旁濾處理，可單機或多機型并聯主處理，代替濾料過濾，減少濾料過濾負荷，可避免大量的沖洗耗水，節約成本
農業園林及造紙廠：在有噴頭、噴嘴系統中，應減少由于雜質所造成的設備堵塞、磨損，因此需要選擇高精度、高自動化過濾產品機械、
礦山：過濾井下噴淋水，系統工作正常。
其他：對系統進行自動、精度過濾，用來防止冷卻水系統堵塞
使用說明
1. 系統運行前應檢查管路安裝是否正確。
2. 對系統管路進行沖洗，此時設備進出水口閥門必須關閉，打開旁通閥門。
3. 檢查無誤后，開啟進水閥、出水閥、關閉旁通閥、排污閥。
